QK1235
产品介绍:

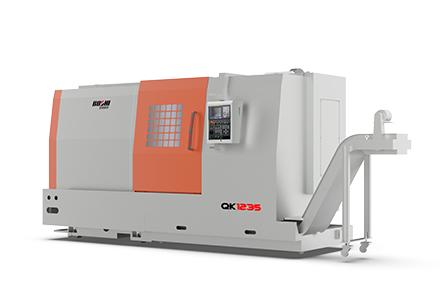

QK1235数控管螺纹车床,采用60°斜床身,X、Z向配置大规格滚柱线规的结构,整机的强度高、动静态刚性好。机床配置双气动卡盘、排式刀架,主轴内孔最大过棒料直径φ340,特别适用于对套管、钻杆类零件的直线、斜线、圆弧、公英制螺纹、API圆形扣、API偏梯形扣和其它殊扣形螺纹的加工。

产品特点:

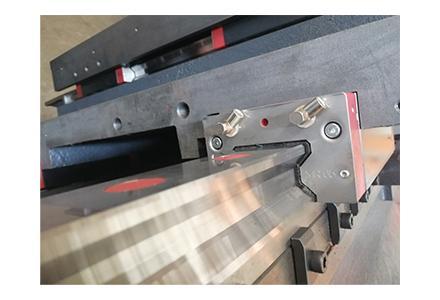

1) 采用高强度铸铁整体斜床身,强度高吸震性好;多次时效处理,有效抑制了加工过程中切削力导致的变形和应力。采用宽跨距进口直线圆柱滚动导轨,机床承受载荷大,动态响应好,消除了低速爬行,具有良好的精度保持性好。

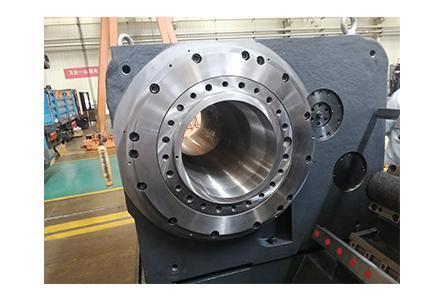

2) 主轴为高精密通孔式主轴,采用国产大直径精密双列圆柱滚子轴承和双向角接触球轴承组合排列,刚性好、精度高,采用强制油润滑,在恒温、净化环境下装配,并经过精密静平衡测试,可保证主轴运转平稳。

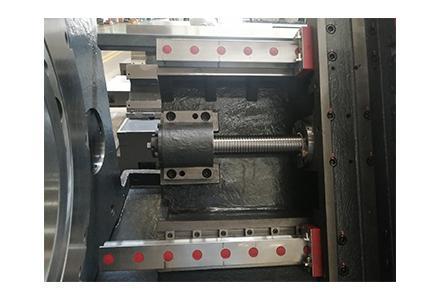

3) X、Z轴滚珠丝杠采用汉江丝杠,支撑轴承采用日本NSK丝杠专用轴承,大大提高了丝杠的刚度和抗热变形能力,并使进给精确度大幅度提高。

4) 刀架采用排式刀架,换刀迅速、可靠。

5) 配前置式双气动卡盘,工件夹紧可靠。

6) 线轨、滚珠丝杠副采用集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减小摩擦阻力,提高了运动精度,保证了滚珠丝杠副和线轨的使用寿命。

7) 机床电气柜密封性好,具有电器柜空调,确保机床高温、高湿环境下数控系统工作正常。

适用行业:

适用于石油、工程机械等行业。




技术规格:

项 目

单位

QK1235

床身上最大回转直径

mm

φ880

床鞍上最大回转直径

mm

φ540

最大加工长度

mm

750

最大接箍直径

mm

φ508

最大管子直径

mm

φ340

气动卡盘直径

mm

φ730

主轴中心高

mm

1290

主轴通孔直径

mm

φ355

主轴转速

r/min

30--320

主电机功率

kw

45

倾斜角度

DEG

60°

移动距离 X/Z

mm

380/800

快速移动速度 X/Z

m/min

8/12

伺服电机扭矩 X/Z

Nm

20/20

刀位数



2/4

刀具尺寸 (车削/镗孔)

mm

32×32/φ80

电源

kVA

70

体积(长X宽X高)

mm

4660x2520x2430(不含排屑器)

总重量

kg

14000
