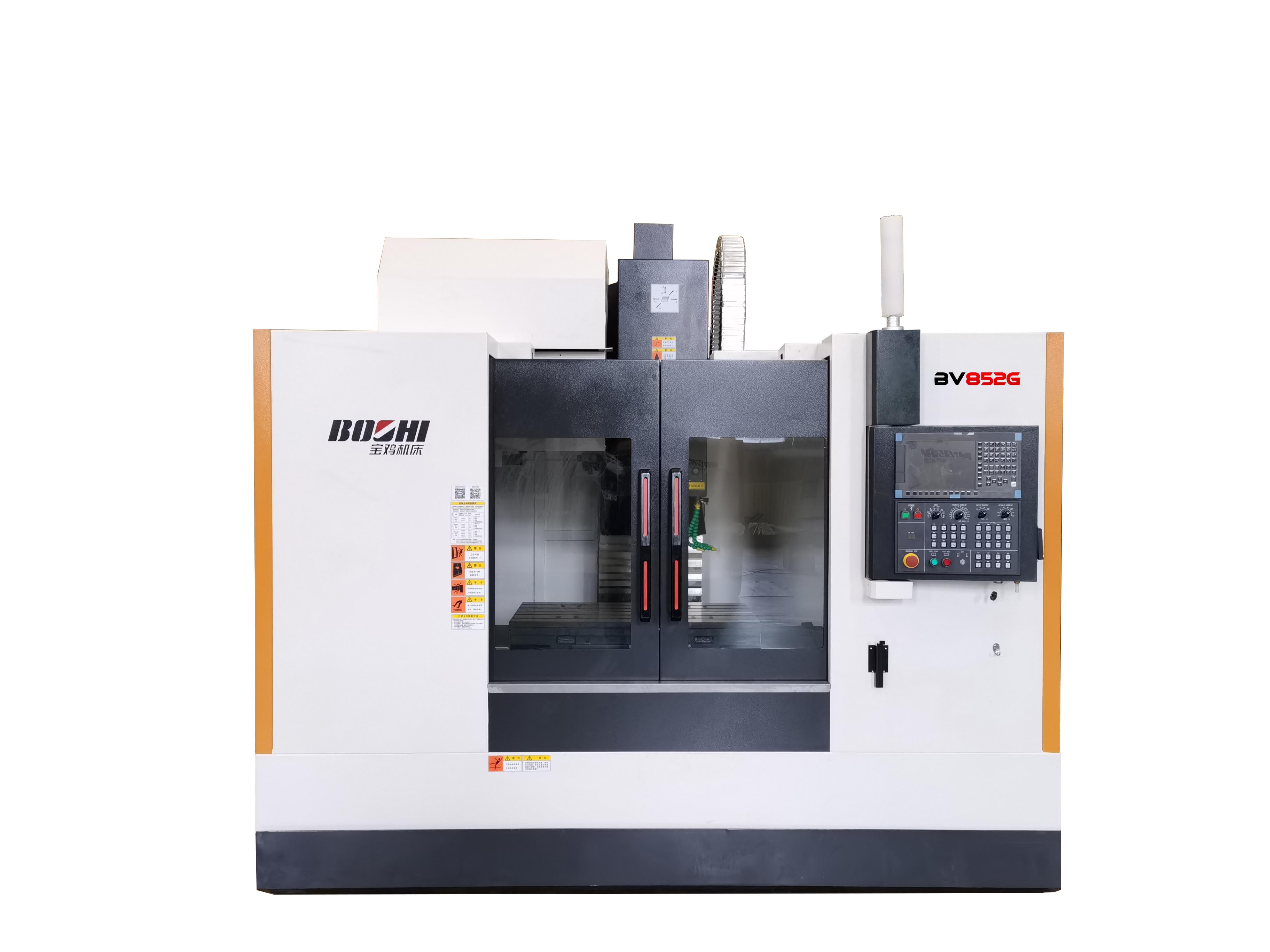

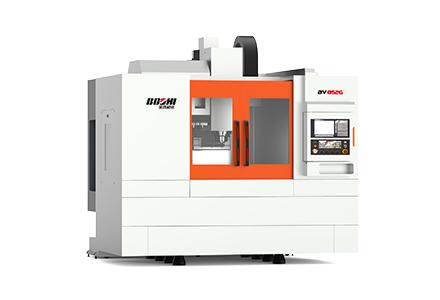

BV852G高精度立式加工中心，采用西门子840D数控系统，三轴大跨距滚柱线轨，圆盘刀库，15000r/min高速智能电主轴，全闭环控制；整机搭配有智能热误差补偿功能，可自动补偿因工作温度引起的机床精度变化，具有高速、高精特点，定位精度可达0.002，重复定位精度0.0015，适用于新能源汽车、5G产业等行业高精度零件的高速高精加工。
产品特点：
1）Y轴跨距加大，工作台在X轴行程跑合时重心都落在床体内，可避免鞍座悬垂问题，增加加工的稳定性。
2）15000r/min高速智能主轴，振动小，噪音低，适合高速高精加工。

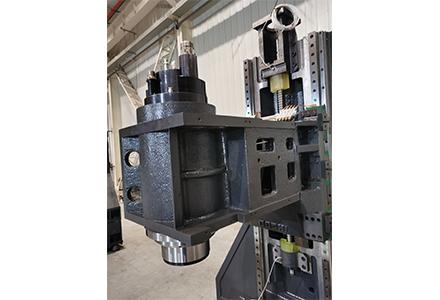

3）Z轴无配重平衡设计，配刹车伺服电机，能避免配重平衡系统在实际加工中所产生的震动，提升Z轴的循圆精度。
4）线性导轨采用集中式微量油脂润滑系统，避免油液混合造成切削液变质，延长维护周期。
5）主轴采用外置式油冷机循环冷却,控制主轴及进给轴温升，保证加工精度稳定。

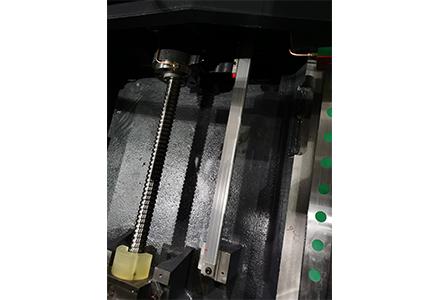

6）三轴全闭环设计，整机并配有智能热误差补偿功能，定位精度可达0.002，重复定位精度0.0015。
7）标配BT40×24圆盘刀库，换刀稳定可靠。
8）整机采用全封闭防护结构，防护性能优。
9）整机执行JB/T 10793.2-2007《高精度加工中心 第2部分 立式机床 精度检验》标准，精度高。
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
项 目 |
单位 |
BV852G |
|
|
工作台 |
外形尺寸（W×L） |
mm×mm |
520×1000 |
|
T型槽 |
mm |
5-18（H8） |
|
|
T型槽间距 |
mm |
90 |
|
|
最大承重 |
kg |
600 |
|
|
主轴 |
主轴锥孔 |
|
BT40 |
|
主轴功率 |
kW |
≥15.5 |
|
|
主轴转速 |
r/min |
15000 |
|
|
拉钉型号 |
|
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向） |
mm |
800 |
|
前后行程（Y向） |
mm |
500 |
|
|
上下行程（Z向） |
mm |
550 |
|
|
加工范围 |
主轴中心至立柱导轨距离 |
mm |
570 |
|
主轴端面至工作台面距离 |
mm |
150-700 |
|
|
进给 |
最高进给速度（X/Y/Z） |
mm/min |
10000 |
|
快速移动速度（X/Y/Z） |
m/min |
32/32/32 |
|
|
X、Y、Z轴电机功率 |
kW |
≥3 |
|
|
刀库 |
刀库容量（把） |
pcs |
24(圆盘刀库) |
|
最大刀具重量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×300 |
|
|
精度 |
定位精度 |
mm |
0.002 |
|
重复定位精度 |
mm |
0.0015 |
|
|
其他 |
电源 |
kVA |
35 |
|
机床毛重 |
kg |
6650 |
|
