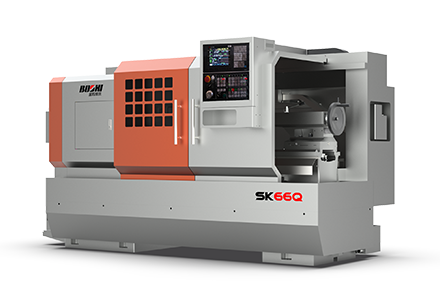

SK66Q系列车床是一款三档手动变速的简式数控车床。适应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。
产品特点：
1）采用高强度铸铁床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久。
2）机床的主轴箱通过齿轮传动，三档变速，档内无级，最大输出扭矩可达800N·m，主轴最高转速达1620 r/min。
3）X轴采用同步带轮传动，Z轴采用伺服电机与滚珠丝杠直接连接，可获得更高的加工精度。
4）导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命。
适用行业：
适应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。
|
项 目 |
单位 |
SK66Q |
||||
|
床身上最大回转直径 |
mm |
φ660 |
||||
|
床鞍上最大回转直径 |
mm |
φ440 |
||||
|
最大车削直径 |
mm |
φ550/350 |
||||
|
最大工件长度 |
mm |
750/620; 1000/870; 1500/1370; 2000/1870; |
||||
|
最大车削长度 |
mm |
570/500; 820/750; 1320/1250; 1820/1750; |
||||
|
主轴孔径 |
mm |
φ82 |
||||
|
主轴头型式 |
mm |
ISO702/ⅠA2-8 |
||||
|
主轴转速 |
r/min |
3档 无级 21-1620 |
||||
|
H:1620-1620 M:66-660 L:21-210 |
||||||
|
主轴最大输出扭矩 |
N.m |
800 |
||||
|
快进速度 |
m/min |
X轴：6 Z轴：6/8(2000为6) |
||||
|
丝杠螺距 |
mm |
X向: 5 Z向: 6 |
||||
|
刀架装刀容量 |
|
4(标准配置)/6(选择配置) |
||||
|
刀台宽度 |
mm |
200X200 |
||||
|
刀架允许最大刀具截面 |
mm |
25×25/φ32（镗刀孔） |
||||
|
刀架行程 |
mm |
X向:275/235（六工位刀架） |
||||
|
Z向: 600/850/1350/1850 |
||||||
|
尾座套筒直径 |
mm |
φ75（φ80 液压尾座） |
||||
|
尾座套筒锥度 |
|
MT No.5（MT No.3 活主轴液压尾座） |
||||
|
尾座套筒最大行程 |
mm |
150（130 液压尾座） |
||||
|
主电机 |
Kw |
7.5 |
||||
|
注：“/”后尺寸，为配置卧式六工刀架时的机床参数（刀盘回转直径以φ360计） |
||||||
|
机床外型尺寸 (长×宽×高)
|
mm
|
750 |
2450×1500×1700 |
|||
|
1000 |
2700×1500×1700 |
|||||
|
1500 |
3200×1500×1700 |
|||||
|
2000 |
3700×1500×1700 |
|||||
|
机床净重 |
kg |
机型 |
750 |
1000 |
1500 |
2000 |
|
净重量 |
2480 |
2600 |
2850 |
3100 |
||
