HK80B
产品介绍:

HK80B系列车床是一款三档手动变速、档内无极调速的简式数控车床,标配FANUC 0i-TF数控系统,可选配广数系统;可用于加工各种形状的盘类零件、环状零件、轴类零件,能满足内外圆、台阶、锥面、球面、螺纹等各种车削加工;适合于黑色金属、不锈钢、合金钢等材料的车、镗、钻、攻丝加工;该机床配置灵活,可根据工艺的要求选配液压卡盘、液压尾座、可配置四工位立式刀架(标配)、或卧式六工位刀架;可实现多品种、大批量产品的加工;是一种高效、高性价比的加工设备。

产品特点:

1)采用高强度大跨距铸铁床身,强度高吸震性好;多次时效处理,有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺,使摩擦阻力小,精度保持性长久;

2)机床的主轴箱通过齿轮传动,三档变速,档内无级,最大输出扭矩可达1265 N·m,主轴最高转速达1120 r/min;

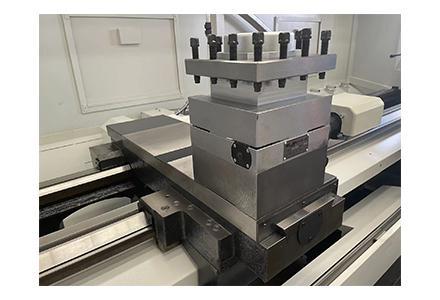

3)采用电动刀架,换刀快、稳定可靠;

4)配备分离式水箱,清理维护方便。



适用行业:

适应轻工、机械、汽车、摩托车等多个行业。



技术规格:


项  目

单位

参数

加工范围

床身上最大回转直径

mm

φ800

床鞍上最大回转直径

mm

φ500

最大车削直径(四工位/六工位)

mm

φ740/φ610

两顶尖距

mm

1000

1500

2000

3000

主轴

主轴孔径

mm

φ105

主轴头型式



A2-11

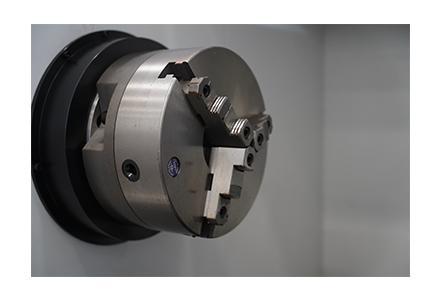

卡盘直径

mm

φ315

主轴轴承内径

mm

φ160 /φ140 /φ130

主轴转速

r/min

20-210  (低速档) 37-373  (中速档)

112-1120 (高速档)

主轴最大扭矩

Nm

1265

床鞍

床身导轨宽度

mm

560

X/Z向电机及功率

kW

1.4/ 2.5

X/Z向快进速度

m/min

6/7

X/Z向丝杠直径及螺距

mm

φ40×5/φ50×8

φ40×5/φ63×8

X/Z向行程

mm

390/760

390/1310

390/1810

390/2810

刀架

刀具尺寸(车削/镗孔)

mm

32×32/Φ32

刀架装刀容量



4/6

刀台宽度

mm

240×240

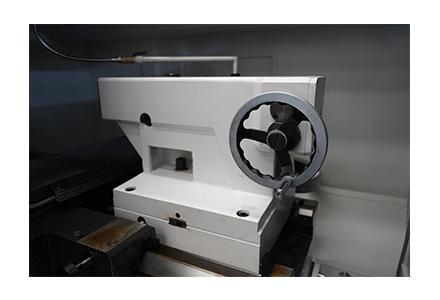

尾座

尾座套筒直径

mm

φ100

尾座套筒锥度



MT No.5

尾座套筒最大行程

mm

250

电源

kVA

30

主电机

kW

11 kW伺服电机

机床外形尺寸(长×宽×高)

cm

325×200×200

365×200×200

415×200×200

515×200×200

净重量

kg

4800

5300

5800

6400



机床标准承重1200Kg,最大承重1500Kg
