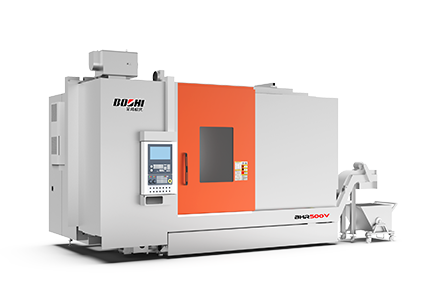

BHR500V卧式车铣复合加工中心采用卧式对列双主轴布局，上刀架为回转B轴，下刀架为卧式伺服动力刀塔结构，机床采用高速车铣电主轴，滚柱线轨导轨副，车铣刀库，机床具有9轴5联动、车铣复合、高速高精度等特点。
设备用于对复杂轴类零件等精密车、铣复合加工，广泛应用于汽车、模具等制造业，特别适合能源、油气、挤出机螺杆、塑料机械、曲轴及通用加工领域，为用户提供客户化的加工方案。
产品特点：
主轴箱：高精度主轴轴承，最高转速达4000r/min，高精度C轴驱动、制动结构，可以高速、高精车削；
进给系统：X、Y、Z各轴均采用伺服电机驱动滚珠丝杠传动，传递扭矩大，移动速度快；全闭环控制，加工精度高；
加工能力：工件一次装夹完成多道工序加工，装夹误差少，生产效率高，适用于复杂零件的加工；
刀库：车铣共用40T链式刀库，结合下刀架，提供充足的刀具安装能力；选配圆盘刀库，结构紧凑，换刀速度快；
|
项目 |
单位 |
规格参数 |
|
|
加工范围 |
最大加工直径（上刀架） |
mm |
φ500 |
|
最大加工长度 |
mm |
1000 |
|
|
行程 |
X1轴 |
mm |
535 |
|
X2轴 |
mm |
200（-30~170） |
|
|
Z1轴 |
mm |
1100 |
|
|
Z2轴 |
mm |
1000 |
|
|
Z3 (W轴，第2主轴) |
mm |
1100 |
|
|
Y轴(上刀架) |
mm |
230(±115) |
|
|
B轴 |
deg |
-30°— +210° |
|
|
C轴 |
deg |
旋转轴 |
|
|
进给 |
快速进给速度 X1/X2轴 |
m/min |
48 |
|
Z1轴 |
m/min |
40 |
|
|
Y轴 |
m/min |
40 |
|
|
Z3(W)轴 |
m/min |
32 |
|
|
B轴 |
r/min |
40 |
|
|
C轴 |
r/min |
80 |
|
|
导轨方式 X/Y/Z/Z3(W)轴 |
滚柱线性导轨 |
||
|
第１主轴 第2主轴 |
卡盘尺寸 |
inch |
10 |
|
转速 |
r/min |
max 4000 |
|
|
电机功率(额定) |
kw |
20.9 |
|
|
电机扭矩(额定/S6-40%) |
Nm |
109.6/160 |
|
|
分度角度(C轴) |
deg |
0.001 |
|
|
C轴转速（铣削模式） |
r/min |
80 |
|
|
主轴鼻端 |
- |
A2-8 |
|
|
主轴通孔直径 |
mm |
φ91 |
|
|
上刀架 |
刀具形式 |
HSK-A63 |
|
|
B轴分度角度 |
deg |
0.001 |
|
|
B轴分度方式 |
直驱 |
||
|
B轴分度时间 |
s |
1/90° |
|
|
B轴转速 |
r/min |
40 |
|
|
B轴最大扭矩 |
Nm |
1500 |
|
|
刀具安装位置 |
把 |
1 |
|
|
车削刀具尺寸 外径／内径 |
mm |
□25/50 |
|
|
铣主轴转速 |
r/min |
max 12000 |
|
|
铣主轴功率(额定/最大) |
kw |
35/42 |
|
|
铣主轴扭矩(额定/最大) |
Nm |
83/100 |
|
|
中心出水压力 |
MPa |
7 |
|
|
刀库 |
刀柄形式 |
HSK-A63 |
|
|
刀具收纳把数 |
把 |
40 |
|
|
刀具最大直径 |
mm |
φ90/φ125(无相邻接刀具) |
|
|
最大刀具重量 |
Kg |
6 |
|
|
最大刀具长度 |
mm |
300 |
|
|
下刀架 |
刀架形式/刀具接口 |
|
BMT55/ER32 |
|
刀位数 |
|
12 |
|
|
刀具尺寸（车削/镗孔） |
mm |
25×25/φ50 |
|
|
回转刀具电机功率（额定/最大） |
KW |
5.5/8.3 |
|
|
动力电机扭矩 |
Nm |
35 |
|
|
回转刀具转速 |
r/min |
40—4000 |
|
|
最大端铣直径/攻丝尺寸 |
mm |
φ20/M18 |
|
|
NC装置 |
数控系统 |
|
SIEMENS ONE |
|
机床总重 |
|
Kg |
13500 |
