BC3751-H
产品介绍:

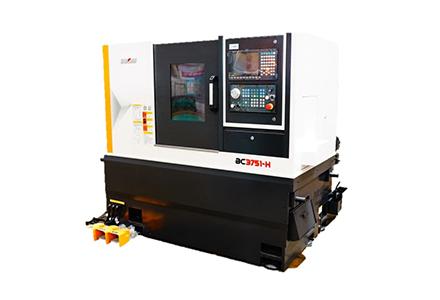

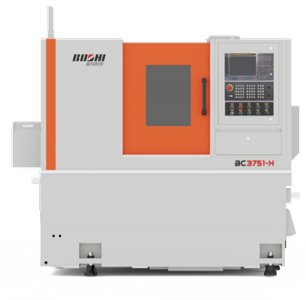

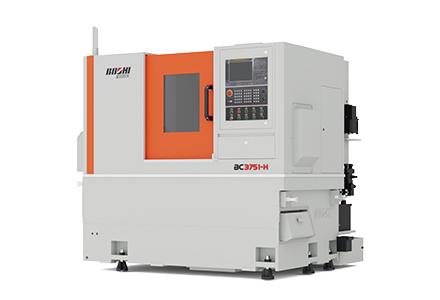

BC3751-H是一款高性能、多功能车削中心。机床具有C轴和铣削功能,可在一次安装下完成复杂零件的大部分或全部加工,特别适合于形状复杂零件的加工。机床采用新代数控系统,配备十二工位动力刀塔,精度高、刚性好、选刀时间短。机床采用符合安全标准的全封闭防护,既防止冷却液飞溅、又保证操作安全、外观宜人。

产品特点

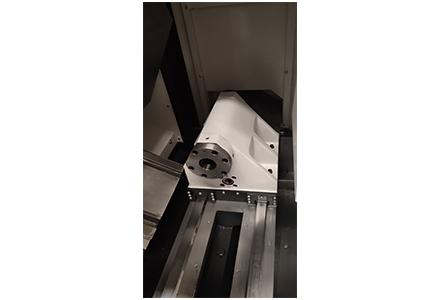

1)高强度铸铁整体平床身,有良好的稳定性和抗震性能。

2)导轨采用大载荷滚柱线轨副,快速移动均可达30m/min;

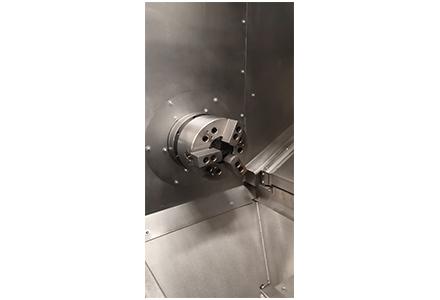

3)主轴采用精密轴承组合排列,弹筒式结构,热变形小等,运行平稳、精度稳定;

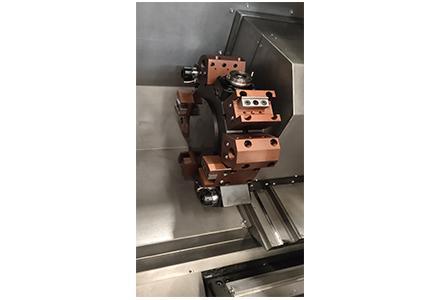

5)刀架采用卧式动力刀架,精度高、刚性好、选刀时间短。

6)机床C轴配高分辨率编码器,确保C轴定位精度和高可靠性,并可连续分度。

7)机床电气单元柜密封性好,并配有机床电器柜空调;

8)液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外,均可脚踏开关控制,方便快捷;液压压力调整均采用面板式旋扭操作,表盘显示,调整安全、方便;

9)配备冷却泵及水箱,保证加工过程充分冷却;

10)机床采用符合安全标准的全封闭防护,既防止冷却液飞溅、又保证操作安全、外观宜人。

11)机床设计紧凑、占地面积小。



适用行业

适用于汽车、电子、模具、通讯、医疗器械、仪器仪表等行业。



技术规格:



    机型
   参数



BC3751-H

加工范围

床身上最大回转直径

mm

φ550

床鞍上最大回转直径

mm

φ345

最大切削直径

mm

φ360

最大车削长度

mm

320

最大过棒料直径

mm

φ50

主轴

卡盘规格

inch

8″中空

主轴头型式(GB/T5900.1)



A2-6

车主轴最高转速

rpm

50-4500

进给

行程X/Z/

mm

210/400

快移速度X/Z

m/min

30/30

刀架

刀架形式



BMT55动力刀塔

装刀容量

pcs

12

刀具尺寸

mm

25×25/Ф32

动力刀

刀具形式



BMT55

铣主轴最高转速

rpm

3800

最大安装刀柄直径

mm

Φ13

尾座

尾座行程

mm

350

顶尖套锥度

mm

MT No.5

尾座形式



液压程控

其它

电源容量

KVA

45

床身布局形式



30°

机床外形尺寸

(L×W×H)

mm

2350X2600X1900(含后排屑器)/
3800X1800X1900(含侧排屑器)/
2350X1800X1900(不含排屑器)

机床重量(净重/毛重)

Kg

5000kg(含排屑器)/

4700kg(不含排屑器)



注:上表为标准配置时的参数,选择其他配置时参数有变化,恕不另行通知。
