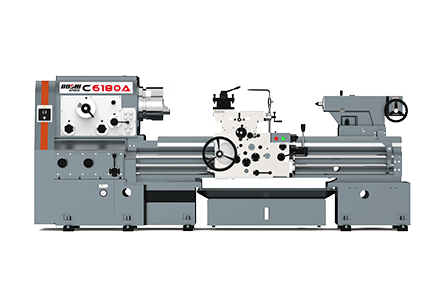

C6180A
产品介绍:

C6180A系列卧式车床能适用于各种车削工作,如车削内外圆柱面、圆锥面、以及其它回转面、端面,还可加工各种常用螺纹——如公制、英制、模数、径节螺纹,以及钻、铰、攻丝、拉削线槽等工作。

产品特点:

 1)床身及床腿采用高强度铸铁铸造,多次时效处理,有效抑制了加工过程中切削力导致的变形和应力;床身导轨中频淬火后进行精密磨削,强度保持极佳,确保机床长时间使用的稳定性;

2)床头箱在卧式加工中心上精加工,箱内轴承采用国内知名品牌,主轴及齿轮经过高频淬火、精密磨削,表面抛丸处理等特殊手段,以此使得整机性能更大化的提升。

3)走刀箱独特的变速机构,能精确的将床头箱部分的速度改变传送到丝杠上;面板上公英制螺纹的选择、技术参数参照表,各种宜人性设计保证操作人员迅速、安全、快捷的工作生产。

4)溜板箱采用科学的分析计算、合理的齿轮传动配合、将丝杠的转动精确传递到床鞍横、纵进给上来,确保机床加工功能的实现。

5)床鞍平-V导轨采用贴塑技术,动、静态摩擦力小,人工刮研在保证接触的同时,也加强了导轨润滑和润滑油的贮存、精度保持性显著提高。

6)刀架:刀架设计精巧、夹持刀具便捷、大小刀架配合使用更能完成一些特殊零件的加工,可用上刀架单独机动车削短的锥度。

适用行业:

适应轻工、机械、汽车、摩托车等多个行业。



技术规格:

项目

名  称

单位

C6180A系列

加工范围

床身上最大回转直径

mm

φ830

床鞍上最大回转直径

mm

φ540

两顶尖之间最大距离

mm

1500/2000/3000/4000

最大工件车削长度

mm

1400/1900/2900/3900

床身导轨宽度

mm

560

主轴

主轴通孔直径

mm

φ105

主轴孔锥度



1:20(公制锥度)

主轴头型式



A2-11

主轴转速

r/min

14级  12.5-1120

进给和螺纹

上刀架最大行程

mm

200

下刀架最大行程

mm

515

刀具截面

mm

32×32

横向进给范围

mm/r

64种  0.031-7.0

纵向进给范围

mm/r

64种  0.062-14.0

公制螺纹范围

mm

38种  0.5-56

英制螺纹范围

t.p.i

43种  56-0.5

模数螺纹范围

πmm

21种0.25-7

径节螺纹范围

DP

27种  56-4

尾座

尾座套筒直径

mm

φ100

尾座套筒最大行程

mm

250

尾座套筒孔锥度(莫氏)



莫氏No.5

电机

主电机功率

kW

11

冷却泵电机功率

kW

0.18

其它

机床长度

mm

3500/4000/5000/6000

机床宽度

mm

1370

机床高度

mm

1470

总重量

kg

4500/4800/5300/6100
