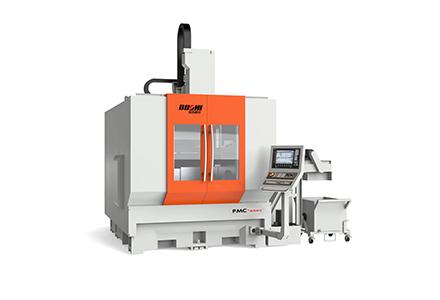

FMC-600V
产品介绍:

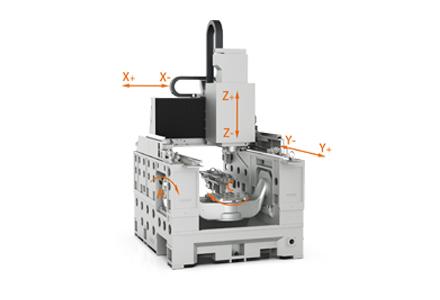

FMC-600V 五轴加工中心整体采用龙门式结构,双立柱高架结构,Y轴采用双驱结构,并配置AC轴摇篮式回转工作台,可一次装夹完成铣、钻、扩、镗、攻、锪等多工序的高精、高效加工。
产品特点:
1)机床光机整体采用龙门式结构,双立柱高架结构,底座和立柱分离式,方便零件加工和装配,同时保证机床加工的刚性、稳定性和质量。
2)立柱两侧安装双驱丝杠传动(即Y轴),有效的保证机床几何精度、位置精度及加工精度。
3)配置摇篮式回转工作台,最大加工零件直径700mm,灵活性强,扩展了加工能力,不仅节省成本,而且能极大提高零件精度。
4、X、Y、Z、A、C五轴均配有光栅尺检测反馈系统,工作精度高。全闭环反馈测量,直线坐标采用精密直线光栅尺,回转和摆动坐标采用精密编码器;光栅尺带吹气保护装置。
5)采用大功率精密电主轴,转速高、刚性好,回转精度高;电主轴最高转速18000r/min,锥孔HSKA63,,电主轴带中心出水功能,有效的保证零件精度及粗糙度。
6)刀库安装位于龙门中心,节省空间,方便换刀及维修;标配32位刀库,选配64位,为用户提供选择,同时更能满足复杂零件对刀位的要求。
适用行业:
适用于汽车、刀具、高铁、医疗器械、模具、IT等制造业。
技术规格:
项目 |
单位 |
规格 |
|
X轴行程 |
Mm |
700 |
|
Y轴行程 |
mm |
760 |
|
Z轴行程 |
mm |
500 |
|
A轴倾角 |
度 |
±120° |
|
C轴分度角 |
度 |
360° |
|
工作台大小 |
mm |
600X600 |
|
允许工件最大重量 |
kg |
600 |
|
主轴转速 |
r/min |
18000 |
|
主轴锥孔形式 |
|
HSK A63 |
|
主轴功率 |
Kw |
25 |
|
快进系统 |
X、Y、Z |
m/min |
48 |
A轴 |
rpm |
50 |
|
C轴 |
rpm |
100 |
|
刀具数 |
把 |
32 |
|
最大刀具直径 |
mm |
80 |
|
最大刀具长度 |
mm |
250 |
|
最大刀具重量 |
kg |
8 |
|
电源 |
kVA |
80 |
|
机床重量 |
kg |
13500 |
